杰瑞兆新推出MXPF-CD390系列功率因數校正（PFC）模塊，該系 列產品采用標準工業磚封裝，包含半磚1200W和1/4磚500W兩種規 格，針對單相交流220V電網設計，具有全國產、高功率因數、低諧 波、高功率密度、支持并聯、內置浪涌抑制、具備短路保護等突出特 點，內部元器件實現100%國產化，通過第三方鑒定認證，能為機載、 車載、艦載、工業控制等交流輸入場景提供國產化解決方案。
產品亮點

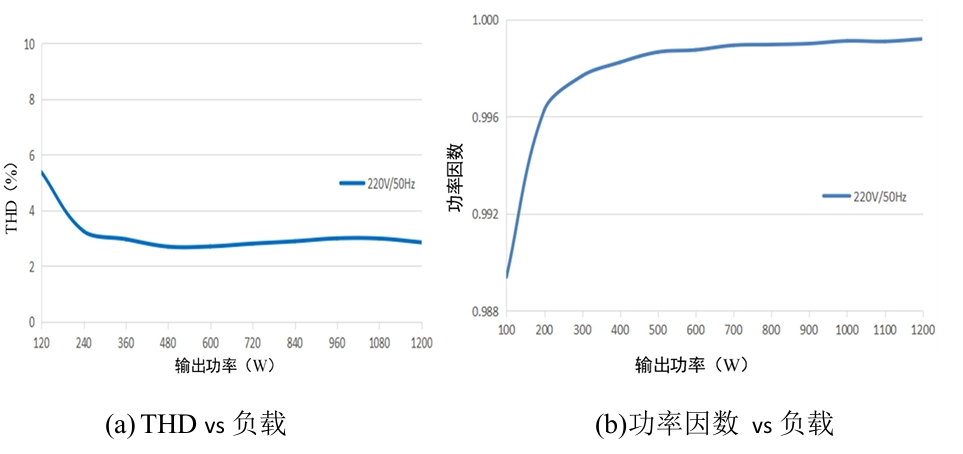

（1）全負載范圍內低諧波失真：為提高系統可靠性，在實際使用中 客戶一般會功率降額,因此需要在盡可能寬的負載范圍內實現低諧波 失真（THD）。該系列產品采用先進電路拓撲和數字控制算法，優化 全負載范圍內THD，達到10%負載THD＜5%，半載以上THD＜3%，解決 用戶使用痛點。

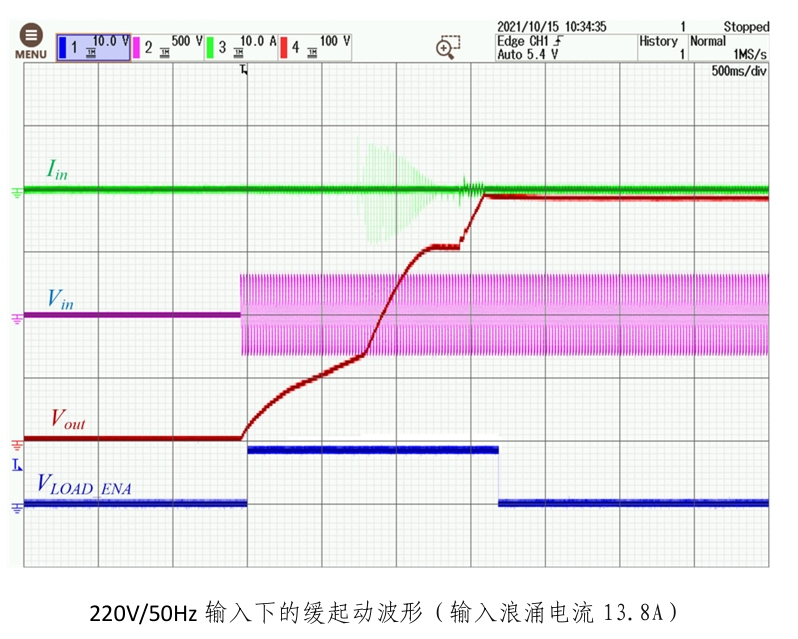

（2）內置輸入浪涌抑制電路：采用內置晶閘管半控整流電路，將輸 入啟動分為預充電、晶閘管緩啟、BOOST啟動三個階段，通過控制晶 閘管的脈寬和啟動時序有效抑制不同輸入條件下的輸入浪涌電流。

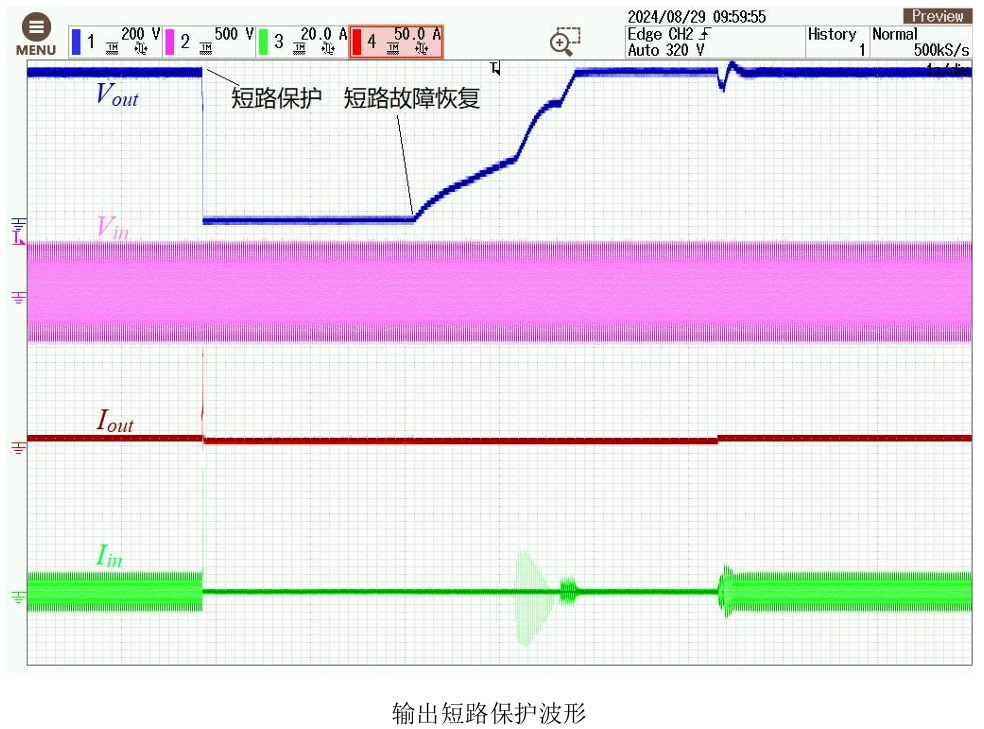

（3）輸出短路保護功能：市面上主流的PFC模塊一般不具備輸出短 路保護功能，一旦后級DC/DC電路損壞，將會導致PFC模塊失效。 該系列產品具有輸出短路保護功能，當檢測到PFC輸出短路時，會在 微秒級的時間內快速關閉輸出，避免PFC模塊損壞。當短路故障狀態 消除后，可以自動恢復正常工作狀態，無需重新上電重啟，大幅提高 系統可靠性。

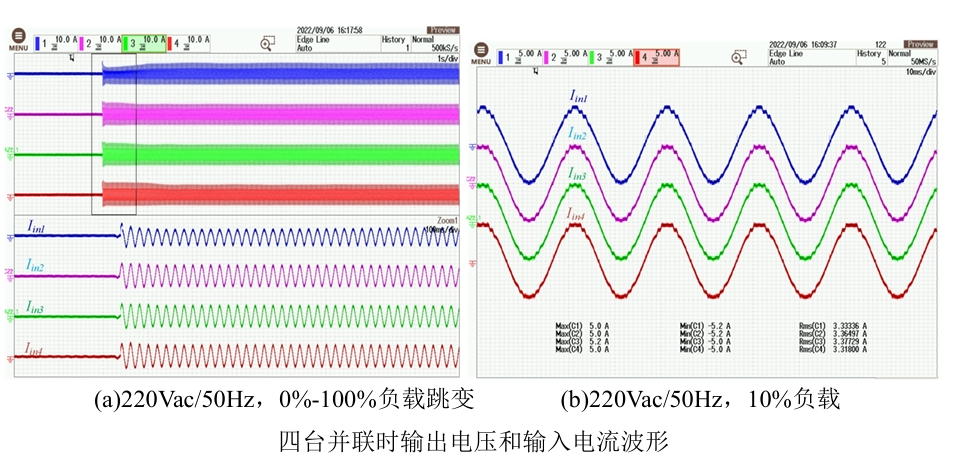

（4）靈活并聯實現功率擴容：該系列產品采用軟硬件結合的新穎均 流控制策略，可實現8臺以上并聯擴容，均流度在3%以內，可以輕 松應對更大功率應用需求。

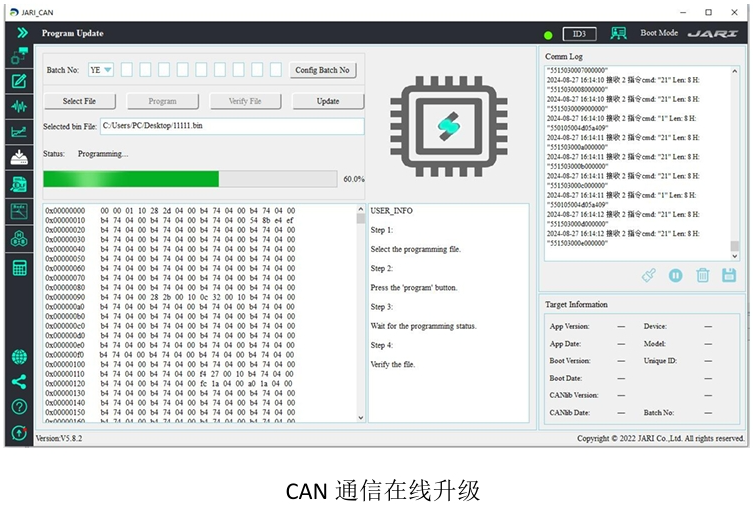

（5）全數字化支持在線管理：該系列產品采用全數字控制，可以實 時上報電源內部的電壓、電流、頻率等工作狀態和故障情況，同時可 根據用戶實際負載調優，支持在線升級，節約維護成本。
產品指標
MHPF-CD390 產品指標：
元器件100%國產化
輸入電壓范圍:176～264Vrms
輸入浪涌電壓:290Vrms/100ms
輸入頻率范圍:45～65Hz
效率:高達96.8%
功率因數:＞0.99
輸入總諧波失真：＜3%
內置輸入電流浪涌抑制電路,具有輸出短路保護功能
支持8臺以上并聯擴流
工作殼溫:-55℃~100℃
標準工業半磚：63.14×60.6×12.7（mm）
MQPF-CD390 產品指標：
元器件100%國產化
輸入電壓范圍:176～264Vrms
輸入浪涌電壓:290Vrms/100ms
輸入頻率范圍:45～65Hz
效率:高達96%
功率因數:＞0.99
輸入總諧波失真：＜3%
內置輸入電流浪涌抑制電路,具有輸出短路保護功能
工作殼溫:-55℃~100℃
標準工業1/4磚:39.01×60.6×12.7（mm）

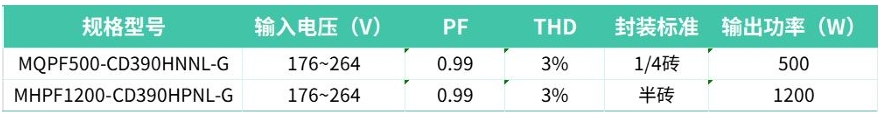

選型使用
MXPF 系列PFC模塊提供以下型號：
